Introduction:

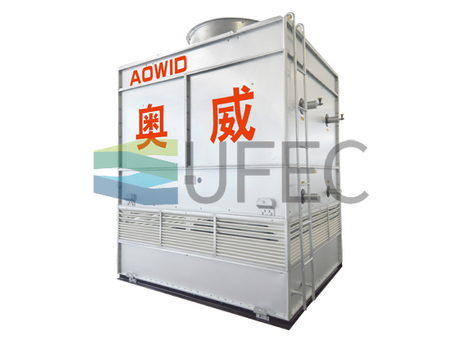

Nous concevons le condenseur d'évaporation avec des avantages de nouveauté, uniques et raisonnables. Convient aux réfrigérants respectueux de l'environnement (tels que R717, R404A, R507A, etc.).Conception raisonnable répondant tous aux conditions de transport de conteneurs, simples et pratiques (moitié-moitié ou rupture).
Série ZNXⅡ l'ensemble du tube d'échange de chaleur, du tuyau ovale soudé à haute fréquence et de l'écoulement du liquide dans le tuyau et la surface extérieure du tuyau forment un film d'eau uniforme, effet de transfert de chaleur amélioré.
Paramètres et modèle du condenseur d'évaporation de la série ZNXⅡ
Modèle | Conditions normales d'échange de chaleur | poids (kg) | Débit d'air du ventilateur (m³/h) | Puissance du ventilateur (kw) | Pompe à eau Volume d'eau(L/s) | Puissance de la pompe à eau(kw) | Charge de réfrigérant(kg) |
ZNXⅡ -320 | 322 | 1680 | 30000 | 2.2 | 9.4 | 0.75 | 50 |
ZNXⅡ -400 | 402 | 2000 | 50000 | 2.2*2 | 9.4 | 0.75 | 62 |
ZNXⅡ -560 | 565 | 2680 | 60000 | 2.2*2 | 12.7 | 1.1 | 87 |
ZNXⅡ -640 | 645 | 3200 | 60000 | 2.2*2 | 18.1 | 1.5 | 100 |
ZNXⅡ -800 | 805 | 3930 | 90000 | 2.2*3 | 22.2 | 2.2 | 114 |
ZNXⅡ -960 | 962 | 4400 | 90000 | 2.2*3 | 36.1 | 3.0 | 136 |
ZNXⅡ -1100 | 1105 | 5130 | 120000 | 4*2 | 36.1 | 3.0 | 156 |
ZNXⅡ -1200 | 1203 | 5550 | 120000 | 4*2 | 36.1 | 3.0 | 168 |
ZNXⅡ -1300 | 1304 | 5980 | 120000 | 4*2 | 36.1 | 3.0 | 184 |
ZNXⅡ -1400 | 1406 | 6440 | 120000 | 4*2 | 36.1 | 3.0 | 193 |
ZNXⅡ -1500 | 1505 | 6900 | 150000 | 5.5*2 | 36.1 | 3.0 | 212 |
ZNXⅡ -1600 | 1603 | 7520 | 150000 | 5.5*2 | 47.2 | 4.0 | 226 |
ZNXⅡ -1700 | 1701 | 7910 | 150000 | 5.5*2 | 47.2 | 4.0 | 240 |
ZNXⅡ -1800 | 1804 | 8640 | 150000 | 5.5*2 | 47.2 | 4.0 | 252 |
